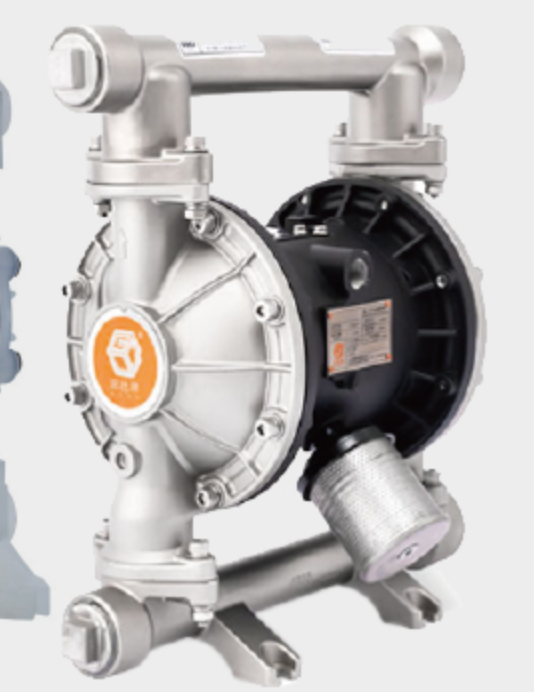

一、盐酸输送气动隔膜泵产品介绍

91视频直播APP下载泵业气动隔膜泵依托压缩空气提供动力，依靠膜片往复形变改变泵腔容积，完成盐酸类腐蚀性介质输送作业。设备运行震动偏小，运行期间不易出现卡滞停机问题，适配长时间连续输送工况，既能输送低粘度盐酸原液，也可输送混有细微固体杂质的盐酸混合浆料。

针对盐酸强腐蚀特性，泵体过流部位可选用 PP 聚丙烯、氟塑料材质，配套氟橡胶、四氟材质隔膜、阀球与阀座，金属材质泵体不建议用于盐酸输送场景，搭配塑料过流部件可适配不同浓度盐酸输送需求。整套设备加工、装配流程标准化，参照行业流体输送设备生产标准完成制作。

二、设备型号编码说明

主流机型型号示例 XQBY3/4-40 P T F F，编码分为六段，可按照盐酸工况自由搭配配置：

1.机型：XQBY 标准气动隔膜泵系列

2.进出口口径：覆盖 DN10 至 DN125 多种规格，适配不同输送流量需求

3.过流材质：P 代表 PP 塑料，氟塑料材质可用于高浓度盐酸工况

4.隔膜材质：氟系隔膜适配盐酸长期接触使用

5.阀球、阀座：搭配耐腐蚀四氟配件，维持输送过程密封状态

三、气动隔膜泵标准性能参数

XQBY 系列包含多款规格，各型号流量、扬程、吸程数据统一标准化，适配盐酸输送常用规格参数如下：

1.XQBY4-10、XQBY4-15：流量 22L/min，扬程 70m，吸程 4.0m，进出口 DN10、DN15，可通过 1.5mm 直径固体颗粒

2.XQBY3-20、XQBY3-25：流量 57L/min，扬程 70m，吸程 4.5m，进出口 DN20、DN25，可通过 2.5mm 直径固体颗粒

3.XQBY3-32、XQBY3-40：流量 151L/min，扬程 84m，吸程 5.48m，进出口 DN32、DN40，可通过 3.2mm 直径固体颗粒

4.XQBY3-50、XQBY3-65：流量 378.5L/min，扬程 84m，吸程 5.48m，进出口 DN50、DN65，可通过 4.8mm 直径固体颗粒

5.XQBY3-80、XQBY3-100：流量 568L/min，扬程 84m，吸程 5.48m，进出口 DN80、DN100，可通过 6.4mm 直径固体颗粒

6.XQBY4-125：流量 1041L/min，扬程 84m，吸程 5.48m，进出口 DN125，可通过 9.4mm 直径固体颗粒

各型号配有对应入气口径，附带耗气量参考数值，选型时结合现场空压机供气条件、盐酸输送流量挑选对应规格。

四、适配应用行业

化工行业

各类浓度盐酸原料转运、合成工序盐酸循环输送、酸洗槽药液补给、化工中间体酸洗工段物料输送，适配各类化工生产车间盐酸处理工序。

电镀行业

电镀前处理酸洗槽盐酸输送、工件表面除锈酸洗药液循环、电镀车间废盐酸转存输送。

PCB 行业

线路板酸洗、蚀刻前置盐酸清洗液输送，塑料过流部件适配电路板腐蚀药水工况。

新能源辅料加工

新能源配套化工原料酸洗工序，各类盐酸腐蚀助剂输送转运。

五、设备运行特性

1.具备自吸能力，输送盐酸前无需向泵腔加注液体，可直接抽取槽内介质；

2.能够输送带有细微固体颗粒物的盐酸溶液，泵体内腔通道不易堵塞；

3.气源驱动结构不含电机组件，可放置在存有易燃易爆化工原料的生产区域；

4.无旋转轴机械密封结构，输送盐酸过程渗漏出现概率较低，日常拆解维护流程简单；

5.整机无油润滑结构，输送盐酸不会出现油品混入介质的情况。

六、盐酸工况选型参考要点

采购适配盐酸输送的气动隔膜泵，可参照三项条件匹配机型：

1.确认盐酸浓度、介质温度，选定泵体、隔膜、阀球阀座耐腐蚀材质；

2.统计车间单次输送流量、介质输送垂直高度，对照参数表选定进出口口径；

3.核对现场空压机供气压力、流量，匹配设备入气口径与耗气量参数。

七、企业配套服务说明

91视频直播APP下载泵业专注流体输送设备研发生产，可根据客户盐酸输送工况提供适配的流体输送方案，配套售前、售后响应服务，依据客户现场工况给出适配机型搭配建议。
